Filtrage Harmoniques Actif et Passif

Les filtres actifs CAPCONDO permettent d’économiser de l'argent en améliorant la qualité de l'alimentation, en augmentant la fiabilité et la productivité du processus tout en contribuant à respecter les normes de qualité de l'alimentation.

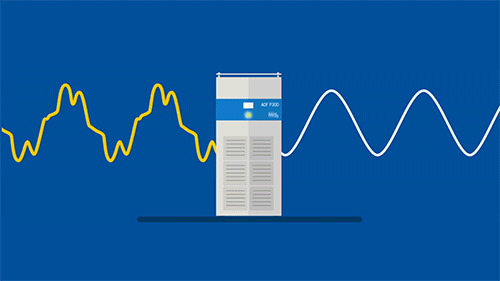

Les filtres actifs CAPCONDO sont conçus pour la compensation dynamique de la puissance réactive et le filtrage harmonique. Ils fournissent une solution efficace pour les applications de qualité de puissance dans les installations commerciales et industrielles ainsi que dans les infrastructures.

Les filtres d’harmoniques passifs sont conçus pour protéger votre système contre les effets nocifs des harmoniques. Cette unité est installée à l’entrée de la charge génératrice d’harmoniques (par exemple : variateur de vitesse, onduleur, etc.) et élimine les harmoniques à la source.

Les filtres sinus sont utilisés pour filtrer la composante haute fréquence de la forme d'onde de tension générée par PWM à la sortie des variateurs de vitesse.

En filtrant les composants de haute fréquence, ils empêchent les interférences électromagnétiques de provoquer des signaux indésirables dans le système.

Caractéristiques techniques :

• Mode de fonctionnement : continu
• Noyau de fer hautement perméable
• Faibles pertes et haute efficacité
• Tension de fonctionnement nominale : jusqu'à 1000 V
• Enroulements en cuivre ou en aluminium de haute qualité
• Signe CE et compatibilité avec CEI 60076-6, EN 61558-2-20
• Fabriqué selon le système de gestion de la qualité ISO9001
• Vernis imprégné sous vide pour assurer un fonctionnement silencieux et immunisé contre l'humidité
• Fréquence de commutation : 4kHz<fs<12kHz. Autres fréquences de commutation disponibles sur demande.

Les réacteurs moteurs sont installés entre le variateur de vitesse et le moteur. Ils servent à atténuer le contenu harmonique de la tension générée par le variateur. La tension de fonctionnement est jusqu'à 1000V.

Les connecteurs peuvent être des borniers, des barres ou des câbles, selon la puissance. Les réacteurs sont compatibles avec les normes internationales et le marquage CE. Les réacteurs sont également produits sous système de gestion de la qualité ISO9001.

Les réacteurs moteurs sont classés en fonction de leurs fréquences de commutation. Ils sont principalement conçus pour une bande de fréquences de commutation de 4 kHz à 12 kHz. Pour les fréquences de commutation supérieures à 12 kHz, le réacteur moteur peut être réalisé sur commande.

Caractéristiques techniques :

• Haute linéarité
• Faibles pertes et haute efficacité
• Noyau de fer hautement perméable
• Enroulements en cuivre ou en aluminium de haute qualité
• Capacité de conception pour différentes fréquences d'horloge
• Fabriqué selon le système de gestion de la qualité ISO9001
• Signe et compatibilité avec la norme EN 61558-2-20 et les paragraphes appropriés
• Vernis imprégné sous vide pour assurer un fonctionnement silencieux et immunisé contre l'humidité.

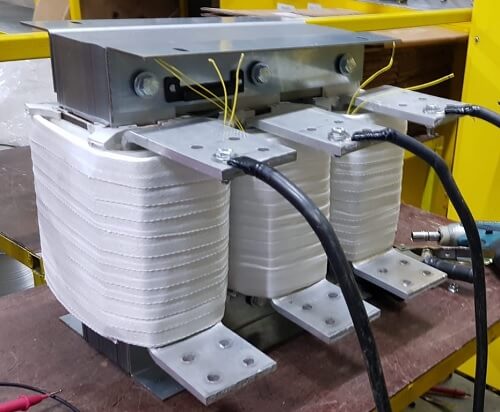

Les réacteurs linéaires sont installés à l’entrée des variateurs de vitesse. Ils empêchent les entailles de tension et amortissent le contenu harmonique du courant consommé par le variateur. De plus, ils augmentent la durée de vie du conducteur électrique. Les selfs de ligne sont connectés en série avec le variateur.

Ils aident à réduire le courant de court-circuit du système, permettant ainsi des solutions de disjoncteur plus économiques. La tension de fonctionnement est jusqu'à 1000V. Les connexions peuvent être des borniers, des barres ou des câbles selon la puissance.

Caractéristiques techniques :

• Haute linéarité
• Noyau de fer hautement perméable
• Basses pertes et haute efficacité
• Capacité de conception avec tension de court-circuit 4%
• Signe et compatibilité avec la norme EN 61558-2-20 et les paragraphes appropriés
• Fabriqué selon le système de gestion de la qualité ISO9001
• Vernis imprégné sous vide pour assurer un fonctionnement silencieux et immunisé contre l'humidité.
